1.개요
이번 문제는 캔틸레버 보의 자유단에 스프링이 설치된 구조물에서 스프링계수와 지점반력을 산정하는 문제입니다. 스프링이 포함된 구조물은 변위일치조건을 이용하여 직접 해석할 수도 있지만, 이번 풀이에서는 맥스웰-베티(Maxwell-Betti)의 상반원리와 공액보법, 중첩법을 활용하여 계산과정을 최대한 단순화하는 방법을 살펴보겠습니다.
특히 맥스웰-베티의 상반원리는 7급 응용역학을 준비하는 수험생이라면 반드시 알아두어야 할 개념이라고 생각합니다. 단순히 상반원리의 정의를 묻는 문제뿐만 아니라, 특정 지점의 변위나 처짐각을 구할 때 하중의 위치를 서로 바꾸어 계산하기 쉬운 구조계로 변환할 수 있기 때문에 실전에서 상당히 유용하게 활용할 수 있습니다. 이와 관련해서는 2014년 국가직 7급 응용역학 18번 문항을 함께 살펴보시는 것을 추천드립니다. 해당 문항과 이번 문제를 같이 풀어보면 맥스웰-베티의 상반원리를 단순한 이론이 아니라 실제 문제풀이에서 어떻게 활용할 수 있는지 보다 명확하게 이해할 수 있습니다.
또한 이러한 접근은 7급 시험에만 국한되지 않습니다. 5급 공채에서도 계산기를 사용할 수 없는 형태로 응용역학 문제가 출제된다면 맥스웰-베티의 상반원리는 필수적으로 학습해둘 필요가 있습니다. 계산기를 사용할 수 없는 시험에서는 복잡한 처짐곡선식을 직접 적분하거나 불필요하게 많은 연립방정식을 구성하는 것보다, 구조물의 성질과 상반원리를 이용하여 계산하기 쉬운 방향으로 문제를 변환하는 것이 훨씬 중요합니다. 특히 가상일의 원리, 단위하중법, 공액보법 등과 맥스웰-베티의 상반원리를 적절히 조합하면 상당한 계산량을 줄이면서도 빠르고 일관된 풀이가 가능합니다.
이번 문제에서도 이러한 관점에서 접근해보겠습니다. 첫 번째 문항은 B점에 단위하중을 가한 구조계에서 공액보법으로 C점의 처짐을 구한 뒤, 맥스웰-베티의 상반원리를 이용하여 C점에 하중이 작용할 때 B점에서 발생하는 처짐으로 전환하여 스프링계수를 산정하겠습니다. 두 번째 문항에서는 (k=∞)라는 조건의 물리적 의미를 이용하여 B점을 힌지지점으로 보고, 중첩법과 Carry-over 개념만으로 지점반력을 간단하게 산정해보겠습니다.
2.문제풀이
(1) B점의 처짐이 10mm가 되기 위한 스프링 계수 (맥스웰-베티 상반원리 활용)

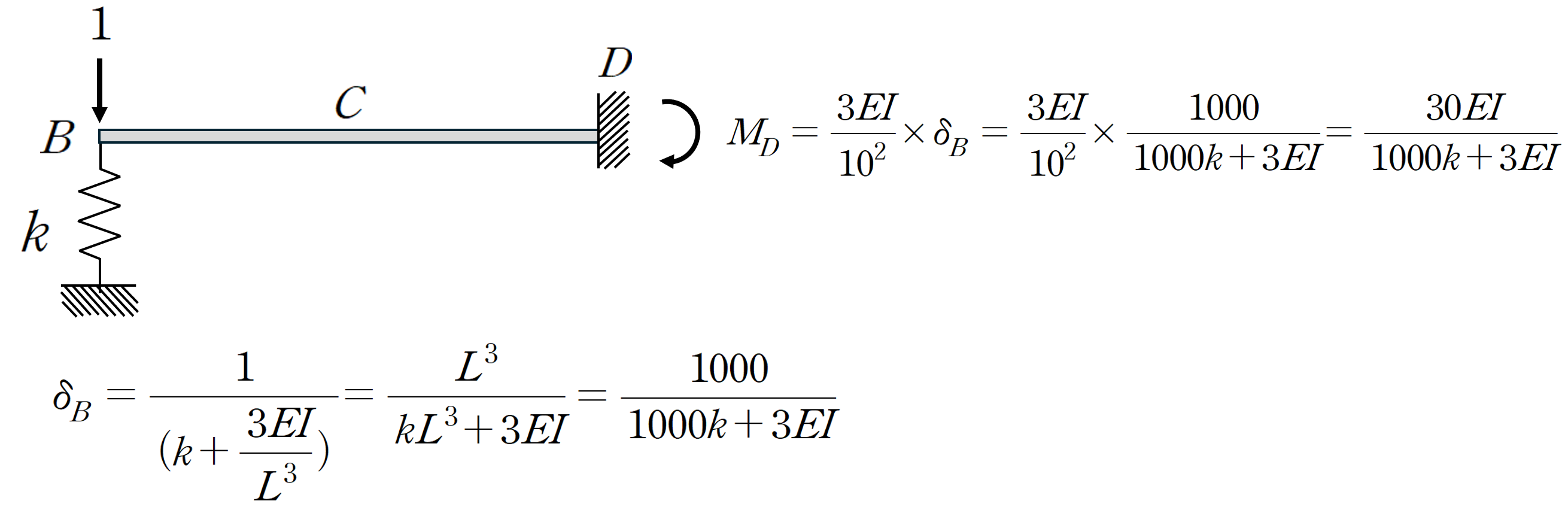

① B지점에 외력 1 작용시 B점의 처짐 및 고정단 모멘트 산정
- B지점 처짐에 대해 스프링과 캔틸레버 보가 병렬연결이므로 강성은 k+(3EI/1000)
- 고정단 D에서의 모멘트는 처짐각법으로 유도

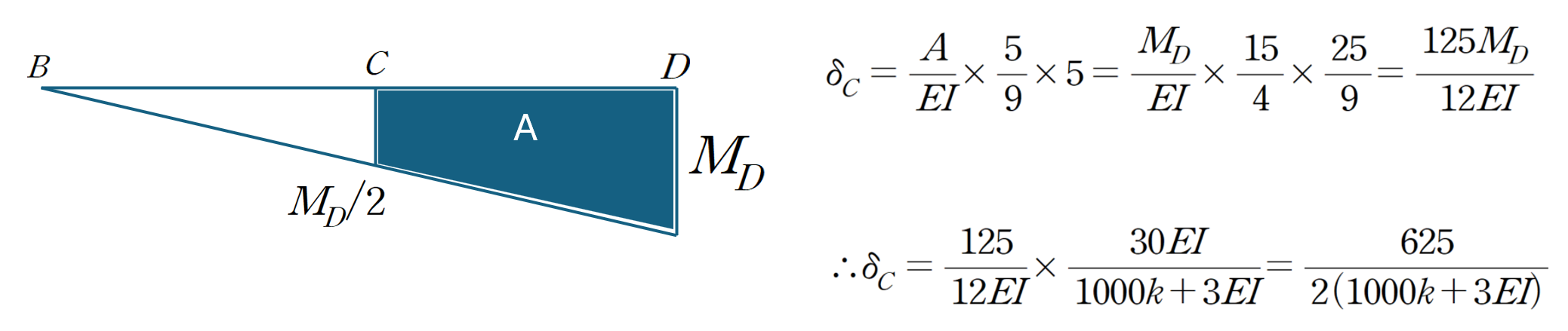

② BMD 작도 및 공액보법 활용하여 C점 처짐 산정
- 공액보법에 의해 BMD 면적의 일차 모멘트가 처짐에 해당
③ Maxwell -Betti 상반원리 활용
- 산정한 δC는 B에 단위하중을 가하였을때 C에서의 처짐에 해당하므로 유연도 정의에 따라 fCB
- 한편, 선형탄성조건에서 맥스웰 베티 상반원리가 성립하므로 해당 처짐값은 C에 단위하중 가하였을때 B에서 발생하는 처짐 (fBC)과 동일하다고 할 수 있습니다.
- 즉, 아래와 같이 표현 할 수 있습니다.

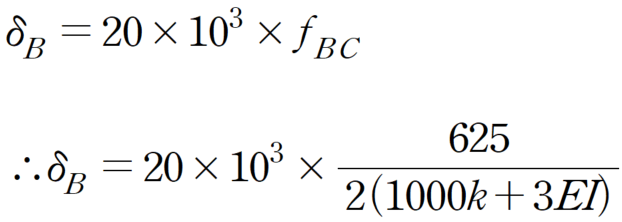

④ C에서 20kN 작용 시, B에서의 처짐 산정
- 유연도의 정의 활용시 아래와 같이 표현할 수 있습니다.

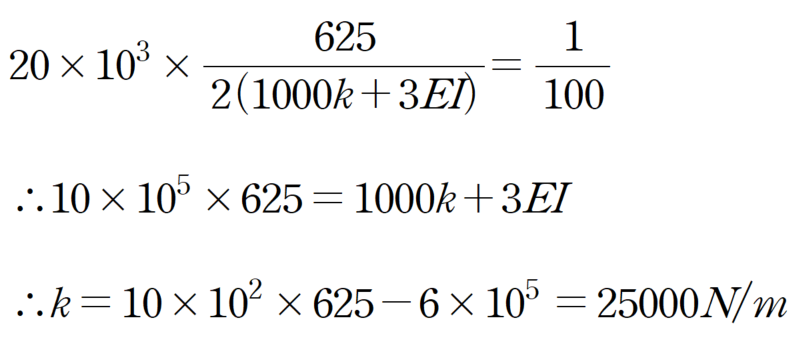

⑤ B에서의 처짐이 10mm가 될 때의 스프링 계수 산정

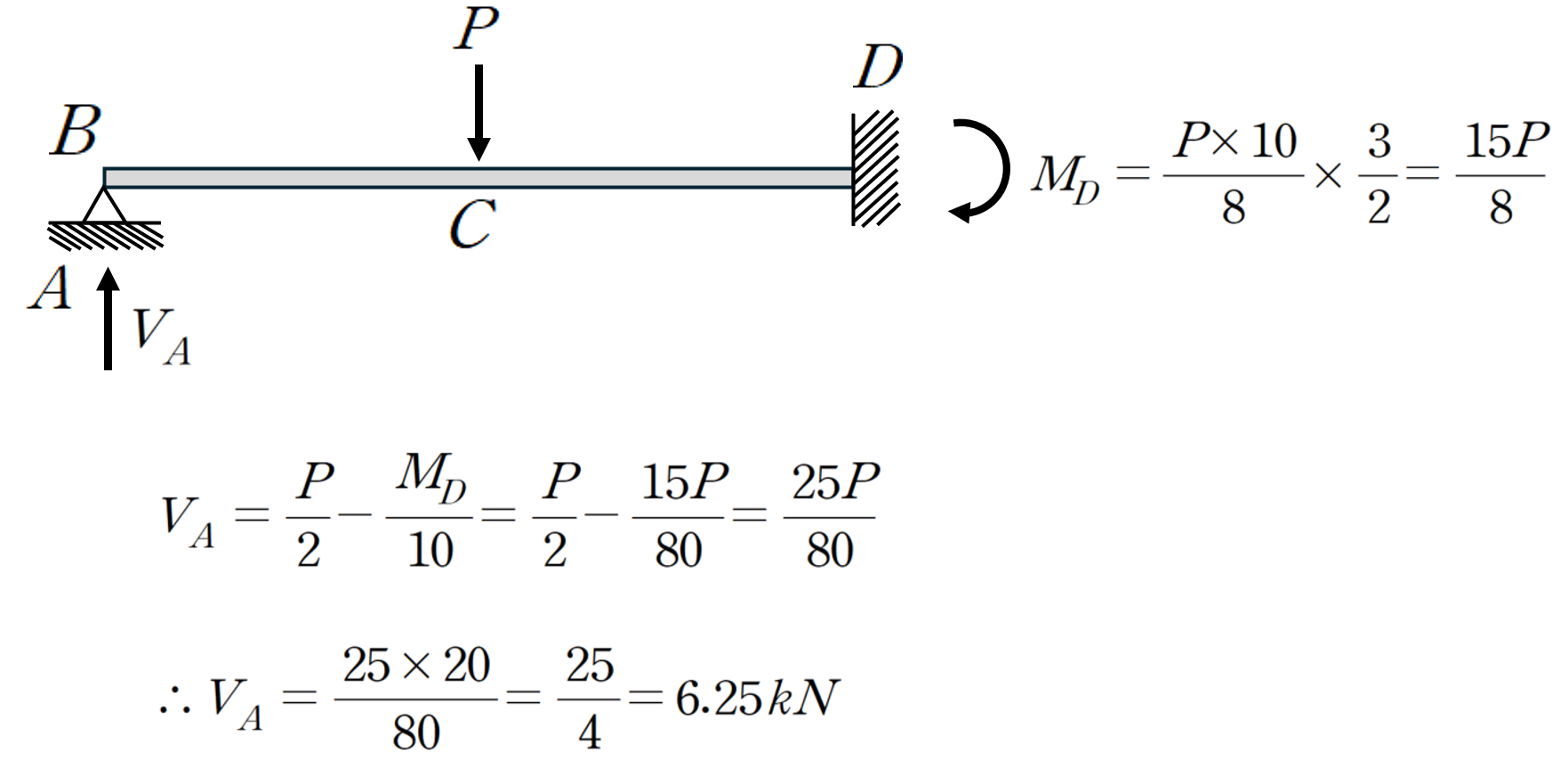

(2) k=∞ 일 때, A점에서의 수직 반력 (중첩법 활용)
- k=∞ 이면, A점은 힌지에 해당
- MD는 양단 고정단 보에서 중앙지점에서의 하중 작용 시 고정단 모멘트에서 반대편 모멘트를 Carry Over 하는 방식으로 산정
3. 마무리하며
이번 문제에서는 스프링이 설치된 캔틸레버 보를 대상으로 맥스웰-베티(Maxwell-Betti)의 상반원리와 공액보법을 활용하여 스프링계수를 산정하고, 스프링계수가 무한대가 되는 경우에는 중첩법과 Carry-over 개념을 이용하여 지점반력을 간단하게 산정해보았습니다.
구조역학 문제를 풀다 보면 동일한 결과에 도달하는 방법은 여러 가지가 있습니다. 하지만 계산기를 사용할 수 없는 시험에서는 단순히 답을 구할 수 있는가보다 어떤 원리를 이용하여 계산량을 줄이고 제한된 시간 안에 결과를 얻을 수 있는가가 더욱 중요합니다. 그런 의미에서 맥스웰-베티의 상반원리는 단순히 이론적으로 알아두는 데 그쳐서는 안 되고, 실제 문제에서 적극적으로 활용할 수 있어야 하는 개념이라고 생각합니다. 특히 직접 구하기 까다로운 위치의 변위도 하중과 변위의 위치를 서로 바꾸어 계산하기 쉬운 구조계로 전환할 수 있다는 점을 익혀두면 여러 처짐 문제를 훨씬 간결하게 해결할 수 있습니다.
앞서 언급한 2014년 국가직 7급 응용역학 18번 문항도 이번 문제와 함께 반드시 풀어보시기를 추천드립니다. 7급을 준비하는 수험생이라면 맥스웰-베티의 상반원리를 필수적으로 익혀두는 것이 좋으며, 향후 5급 공채에서도 계산기를 사용할 수 없는 형태의 응용역학 문제가 출제된다면 계산량을 크게 줄여주는 중요한 도구가 될 수 있습니다. 공액보법, 가상변위의 법칙, 단위하중법 등과 함께 각각의 방법을 별개의 공식으로 암기하기보다는 서로 어떤 원리로 연결되는지를 이해해두면 처음 보는 구조물에서도 훨씬 유연하게 접근할 수 있을 것입니다.
또한 두 번째 문항처럼 (k→∞)라는 조건이 주어졌을 때 복잡한 식을 그대로 극한까지 계산하기보다는, 무한대의 스프링강성이 곧 해당 지점의 수직변위를 구속한다는 물리적 의미를 먼저 파악하는 것도 중요합니다. 이를 통해 구조계를 보다 익숙한 형태로 바꾸고 중첩법과 Carry-over만으로 짧게 풀이할 수 있습니다. 결국 구조역학에서는 많은 공식을 알고 있는 것보다, 문제에서 주어진 조건을 보고 어떤 원리를 적용하면 가장 단순한 구조계로 바꿀 수 있는지를 판단하는 능력이 실전에서 더 중요하다고 생각합니다.
